奉信傳感器CSCK-10T是一款高性能的輪輻式稱重傳感器，專為重型稱重應用和測試系統設計。CSCK專為重型稱重應用和測試系統設計。所有單元均由實心坯料加工而成，并采用焊接膜片密封。
產品類型：輪輻式稱重傳感器
品牌：韓國Bongshin（奉信）
材質：采用優質合金鋼材質，具有高強度和耐腐蝕性型號 | CSCK |
額定量程 (R.C.) | 10, 15, 20, 30, 50, 100t |
額定輸出 (R.O.) | 3.0mV/V ± 0.2% |
非線性 | ≤0.05% R.O. |
滯變 | ≤0.05% R.O. |
重復性誤差 | ≤0.02% R.O. |
蠕變誤差 | 20分鐘內≤0.03% |
零點平衡 | ≤1% R.O. |
補償溫度范圍 | -10 ~ 70°C |
工作溫度范圍 | -20 ~ 80°C |
溫度對額定輸出的影響 | ≤0.03% LOAD/10°C |
溫度對零點平衡的影響 | ≤0.03% R.O./10°C |
輸入阻抗 | 350 Ohms ± 3.5 Ohms |
輸出阻抗 | 350 Ohms ± 5 Ohms |
絕緣電阻(最小) | 2000 MOhms at 50V DC |
激勵電壓 | 3~12V(推薦), 15V(最大) |
電氣連接（22AWG x 4C) | ?7mmx6m(標準), 10m(選項) |
防護等級 | 符合 IP 67 |
安全過載 | 150% R.C |
極限過載 | 300% R.C |
奉信傳感器CSCK-10T廣泛應用于工業自動化、試驗機測試、重型機械稱重等場合。其高精度、高穩定性和易于安裝的特點使得它成為各種稱重系統中的理想選擇。我們作為奉信的總代理商，為您提供全方位的優質服務和有著大量低價格的傳感器現貨，如有需求可聯系我們。
10t | 20t | 30, 50t | 100t | |
安裝板 | MPCSC1 | MPCSC2 | MPCSC3 | MPCSC4 |
承壓板 | BPCSC1 | BPCSC2 | BPCSC3 | BPCSC4 |

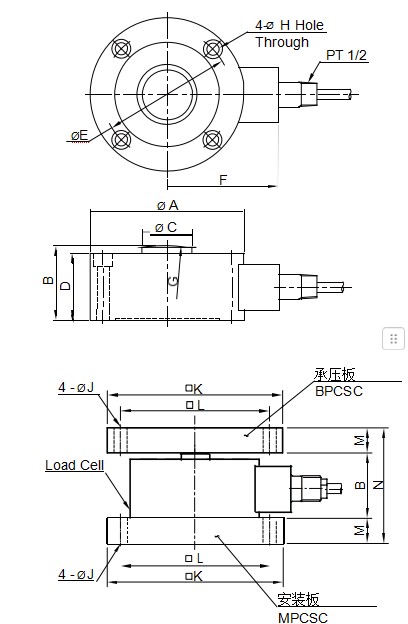

尺寸-mm
額定量程 | A | B | C | D | E | F | G | H | J | K | L | M | N | 重量 (kg) |
10t (98.07kN) | 118 | 53 | 25 | 46 | 102 | 94 | R150 | 9 | 12 | 130 | 106 | 23 | 99 | 5 |
15, 20t (147.1, 196.1 kN) | 138 | 67 | 45 | 60 | 118 | 104 | R150 | 11 | 14 | 160 | 130 | 29 | 125 | 8 |
30,50t (294.2, 490.3 kN) | 186 | 80 | 55 | 70 | 158 | 128 | R250 | 14 | 18 | 210 | 170 | 35 | 150 | 15 |
100t (980.7 kN) | 226 | 100 | 70 | 90 | 190 | 148 | R300 | 18 | 23 | 260 | 210 | 48 | 196 | 27 |
