NH2000針式水聽器
2.0mm針式水聽器是Precision Acoustics Ltd生產的一系列針式水聽器之一，其可與潛水前置放大器和直流耦合器一起使用，形成一個水聽器系統。以下特性指的是2.0mm針式水聽器、前置放大器和直流耦合器的水聽器系統。該探頭具有出色的靈敏度，非常適合測量較低頻率的場。
2.0 mm針式水聽器是是一種針對低于2 MHz信號優化設計的高靈敏度接收器，適用于在 100 kHz到1 MHz的測量范圍。較大的有效面積能夠測量信號強度約為150 Pa的信號。然而，更大的傳感器面積會導致在較高頻率下產生更定向的響應模式。
產品的詳細參數表如下：
型號 | NH2000 |
傳感器元件尺寸 | 直徑： 2.0 mm 膜厚度 ： 28 μm |

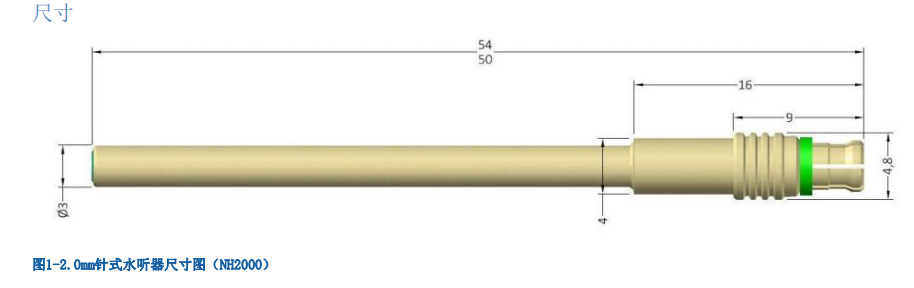

水聽器的尺寸 | 見下圖 |
水聽器重量 | 2.5g |
轉換方法 | 壓電轉換 |
傳感器材料 | 聚偏氟乙烯（PVDF） |
在2MHz到12MHz范圍內的平均靈敏度 | 3.5 V/MPa |
| 各個傳感器之間的靈敏度變化 | ±3dB |
水聽器頻段 | 0.1 MHz至10 MHz |
測量不確定性 | 0.1 MHz至1 MHz：9 % 1 MHz至8 MHz： 14 % 9 MHz至15 MHz： 18 % |
水聽器系統輸出阻抗 | 50Ω |
使用過程中的方向 | 針尖直接指向聲源 |
動態下限
水聽器組件的底噪聲限制了對小聲學信號的測量。內部預放大器的噪聲水平在100兆赫帶寬上約為60μVrms。如果假設水聽器靈敏度為3.5mV/MPa，則所述的噪聲水平將導致2.0mm針式水聽器的噪聲等效壓力為：
數據采集系統被用來記錄水聽器產生的波形，也可以限制最小可記錄信號。例如，示波器被限制在最大分辨率為0.5mV將只能顯示的信號振幅為：
上動態極限
關于水聽器發生機械損傷時超過的壓力閾值：該水聽器能夠承受高達10 MPa的超聲波壓力。雖然這種類型的水聽器已經用于超過50MPa的超聲波場，但損傷的風險較高。如果水聽器要用于包含聲壓水平超過10 MPa的領域，則應征求意見。
關于放大器飽和發生的壓力：當與水聽器一起使用的前置放大器的輸出電壓超過700 mV峰值時 , 可以開始表現出非線性?？紤]到典型的2.0mm針式水聽器敏感性，這對應的壓力為
如果遇到壓力場超過這個值，請聯系我們，以考慮在線衰減選項。
使用應注意
1、該水聽器可用于在5°C至50°C的工作溫度范圍內的測量，并可存儲在5°C至50°C的范圍內。暴露在60°C以上的溫度下，有可能對水聽器造成不可逆的損傷。該水聽器組件已在19°C和25°C之間的溫度下進行了校準。水聽器的靈敏度將隨溫度升高的變化而增加0.6%。
2、長時間浸泡在未被去離子化的水中(e.g. 自來水)會導致水聽器上的沉積物堆積。碳酸鈣沉積在“ 硬”水地區中是一個特別的問題，會導致水聽器的敏感性喪失。
3、水聽器組件可以完全浸沒在水中，并且可以承受2m水造成的靜水壓力。雖然水聽器組件可以長時間浸泡（>48小時），但不使用時應將其從水中取出并晾干。
4、應避免使用在以下液體：
濃酸(如硝酸，硫酸)；
濃堿(如氫氧化鈉)；
強有機溶劑[如許多醛類，許多酮類，二甲基氯化物（DMC），二甲基甲酰胺（DMF）]。
