軸承機械故障聽診器校準方法研究

韋家揮

（廣州廣電計量檢測股份有限公司，廣州 510656）

        摘  要：采用標準振動臺激勵軸承故障聽診器的振動傳感器的方式來向軸承故障聽診器發送校準信號，同時在耳機輸入端接入頻率計來測量實際頻率示值使得主觀測聽的聲音信號客觀定量化，提高了故障聽診器的檢測準確度。

        關鍵詞：校準方法；振動激勵；軸承故障診斷；振動比較法

0 引言

        軸承機械故障聽診器（簡稱故障聽診器）是根據國外先進技術開發的一種新穎的高性能維修工具,特別適用于噪聲中使用,可輕易地查探設備早期隱患,便于對設備及早進行維修,從而保證各設備的正常運轉,避免由于設備損壞而造成巨大經濟損失。機械軸承結構缺陷通?？梢苑从吃谄湔駝犹匦陨稀Ｔ蚴菣C械軸承結構在完好狀態下和出現故障狀態下，其振動特性會有明顯差異。通過對其振動信號進行處理轉換成可測聽的聲音信號，可以得到對發動機工作狀態進行判斷的有利信息。機械軸承故障的準確診斷可提高設備安全性和可靠性，避免在運行過程中出現重大事故。然而，目前國內尚未有相關的檢測標準和校準規范來檢測或校準軸承機械機械故障聽診器的準確性和測量精度，所以如何確保軸承機械故障聽診器的測量精度成為當務之急。

1 簡述軸承機械故障聽診器

        故障聽診器通常由振動傳感器、鏈接電纜、主機和耳機組成，該類儀器主要用于定性、定位檢查，通常無數值顯示。工作時，將振動傳感器通過磁鐵吸附在需要檢測的部位，檢查人員佩戴耳機監聽，確定機械設備在工作過程中是否有刺耳或異常的聲音信號出現，從而快捷地確定機械工作狀態。本文主要研究如何確定故障聽診器的準確性，通過大量的文獻查詢和實驗數據，本文總結了影響故障聽診器準確性的關鍵技術指標有：①可測聽頻率范圍及可鑒別最小振動加速度幅值；②測量靈敏度調節功能。

2 校準方法和校準裝置

        由于故障聽診器的沒有具體的數值顯示，因此無法根據《JJG 676-2019測振儀檢定規程》進行檢查和校準。本文主要通過振動激勵的方法來校準故障聽診器的準確性，校準設備主要是由振動標準裝置完成，振動標準裝置由標準振動臺、功率放大器、信號發生器和數據采集系統組成。具體方法如下：

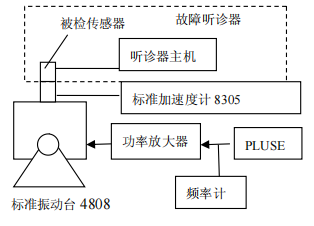

圖 1 校準裝置示意圖

2.1 可測聽頻率范圍及可鑒別最小振動加速度幅值校準

        如圖1,將故障聽診器的振動傳感器與參考加速度計背靠背剛性地安裝在振動臺臺面中心位置，或?qū)⑵渑c振動臺內裝傳感器同軸安裝，或與裝在振動臺臺面上附加固定裝置內的參考加速度計同軸安裝。傳感器的輸出電纜應固定合適，防止檢測時產生劇烈抖動、碰撞和摩擦現象，以免影響檢測結果。同時，在耳機輸入端接入頻率計，用來測量輸入耳機端的實際頻率。將振動臺振動信號頻率設置為100Hz，故障聽診器的靈敏度檔調節到最高檔位，調節振動加速度幅值，直至在耳機上能清晰地分辨出特征聲音信號（簡稱特征信號），記錄頻率計的頻率示值和數據采集系統上的振動加速度幅值，若振動加速度幅值調整到故障聽診器的振動傳感器最大可測量加速度值仍無法聽到聲音，說明故障聽診器在該頻率點無法工作。保持振動加速度幅值不變，改變振動信號頻率，以1/3倍頻程點從100Hz開始直至10000Hz，記錄各個頻率點的頻率計示值，最小可測聽振動加速度幅值和耳機監聽情況。這樣檢查人員通過耳機監聽可以直觀獲得故障聽診器的工作情況，通過頻率計測得的頻率示值，可測聽的最小振動加速度幅值值和故障聽診器的工作情況，可以準確確定故障聽診器的測聽頻率范圍以及各頻率點的最小鑒別振動加速度幅值。若有需要，可對所有靈敏度檔進行以上校準步驟，測出各個靈敏度黨的可測聽頻率范圍。

2.2 靈敏度調節功能校準

        設備連接按照2.1進行，將振動臺振動信號頻率設置為1000Hz，緩慢增加振動臺加速度幅值，直至在耳機上能清晰地分辨出特征聲音信號，記錄數據采集系統上的振動加速度幅值，然后繼續增加振動加速度幅值，確認特征聲音信號是不是隨著振動加速度幅值的增加而由弱變強。按照以上步驟，分別測出所有靈敏度檔能鑒別的最小加速度幅值以及確認聲音的線性增強能力。

3 校準注意事項

        使用振動比較法進行校準時，為確保校準結果的可靠性和更優的不確定度，應注意以下幾點。

（1）故障聽診器的振動傳感器和參考加速度計必須沿其靈敏度軸背靠背或同軸安裝，以保證兩個傳感器可以承受相同的振動加速度信號。

（2）為了防止兩個傳感器的安裝表面之間發生相對運動，安裝支架的板必須具有足夠的彈性形變能力和剛性，安裝表面應光滑平整，并且兩個安裝表面應嚴格平行 。

（3）使用的振動臺標準裝置應滿足《JJG 298-2015 標準振動臺檢定規程》的相關要求。

4 校準結果的不確定度來源分析

        通過多次實驗結果發現，使用振動比較法校準故障 聽診器的測量不確定度來源主要有以下幾點：（1）振動標準裝置本身引入的不確定度；（2）環境因素以及傳感器安裝引入的不確定；（3）實驗人員辨別聲音大小能力引入的不確定度。

5 結語

        通過實驗驗證可見，本文采用的振動標準裝置激勵校準方法能夠從故障聽診器的探測端到采集分析測聽端，進行整體校準確認故障聽診器的檢測準確性。同時，還能通過校準各頻率值下的振動加速度鑒別值來確定故 障聽診器在各個頻率段下的檢測能力，此加速度值越小 檢測能力越強。該方法對故障聽診器的校準完全適用， 且使用的標準設備都為常用儀器，易于實施，具有極強的可操作性。

參考文獻

[1] 陳繼紅;陳文王;鄒文哲 2.一種電子機械故障聽診器的簡易檢測方法[J]. 上海計量測試.2018 年,01 期;

[2] 王立忠;劉永姜.“聽診器 ”原理及其在機械故障診斷中的應用[J].機械工程與自動化，2008（4）: 111-117 ;

[3] 滿穎.軸承振動檢查儀校準方法研究[J].計測技術.2013 年.S1 期:132-143;
